تکمیل سیستم ایران فن
متعلقات و کنترل‌ها
متعلقات مکانیکی، اجزای کنترل ارتعاش و صدا، درایوها، سنسورها و اینترفیس‌های کنترلی هماهنگ با فن انتخابی و منطق کنترل پروژه.
مرز سازگاری: مشخصات متعلقات عمومی و یکسان نیست. ویژگی‌های الکتریکی، مکانیکی، IP، دما، حریق و کنترل فقط برای قطعه دقیق انتخاب‌شده و اینترفیس مستند معتبر هستند.
گروه‌های متعلقات
اتصالات مکانیکی
اتصال انعطاف‌پذیر، تبدیل، فلنج، گارد، توری و اجزای دسترسی سرویس.
ارتعاش و صدا
لرزه‌گیر لاستیکی یا فنری، هماهنگی شاسی، سایلنسر و جزئیات اتصال.

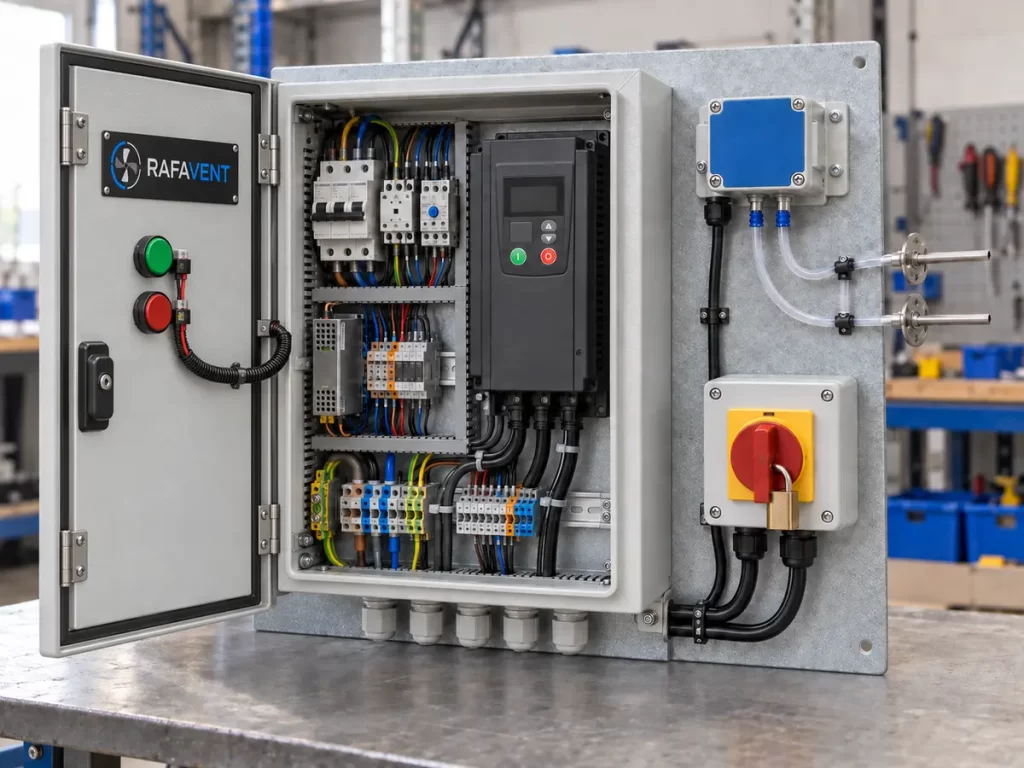

برق و کنترل
اینورتر، کلید، سنسور، کنتاکت آلارم، رابط BMS و منطق کنترل پروژه.
ماتریس تطبیق متعلقات
| کد | قطعه | مبنای قابل ارائه | داده الزامی تطبیق |
|---|---|---|---|
| RF-AC-VFD | درایو فرکانس متغیر | ۰٫۳۷ تا ۱۳۲ kW، متناسب با پروژه | جریان و ولتاژ موتور، اضافه‌بار، EMC، طول کابل، تابلو و توالی کنترل |
| RF-AC-ISO | لرزه‌گیر | لاستیکی یا فنری | وزن کارکرد، مرکز جرم، خیز، فرکانس تحریک و سازه نگهدارنده |
| RF-AC-FLEX | اتصال انعطاف‌پذیر | گرد یا چهارگوش | ابعاد اتصال، دما، فشار، جابه‌جایی، جنس پارچه و پیوستگی ارت |
| RF-AC-GRD | گارد و توری حفاظتی | ورودی، خروجی، تسمه یا کوپلینگ | بازشو، دسترسی، متریال، حفاظت خوردگی و فاصله ایمن |
| RF-AC-SIL | سایلنسر و تبدیل | گرد یا چهارگوش | دبی، سرعت، افت صدای هدف، افت فشار، طول و الزام حریق/متریال |
| RF-AC-SEN | سنسور و اینترفیس کنترل | فشار، دما، CO/CO₂ یا وضعیت | رنج، دقت، سیگنال خروجی، تغذیه، پروتکل BMS، آلارم و منطق Fail-safe |
داده‌های الزامی هماهنگی
| فیلد الزامی | تعریف پروژه |
|---|---|
| فن انتخابی | مدل، نقطه کار، دور، توان جذبی، وزن و آرایش دقیق |
| برق | ولتاژ، فاز، فرکانس، سطح اتصال کوتاه، ارت و مقررات محلی |
| توالی کنترل | روشن/خاموش، Setpoint، مدولاسیون، اینترلاک، آلارم، Override و Fail-safe |
| محیط | داخل/خارج، دما، رطوبت، غبار، خوردگی و طبقه‌بندی خطر |
| اتصال مکانیکی | ابعاد، فلنج، حرکت، دسترسی، ساپورت و بار انتقالی مجاز |
| الزام صوتی | محل اندازه‌گیری، طیف/سطح هدف و افت فشار مجاز |
| کابل و EMC | طول کابل موتور، شیلد، فیلتر/راکتور و جداسازی BMS |
| مدارک و دامنه | دیتاشیت سازنده، سیم‌کشی، گواهی، مرز مسئولیت و راه‌اندازی |
مسئولیت اینترفیس و تأیید
| اینترفیس | کنترل الزامی | مدرک نهایی |
|---|---|---|
| فن ↔ اینورتر | جریان موتور، محدوده فرکانس، عایق، حداقل دور و حذف تشدید | جدول اینورتر، پارامترها و سیم‌کشی |
| فن ↔ لرزه‌گیر/شاسی | وزن کارکرد، مرکز جرم، فرکانس تحریک و سازه | انتخاب لرزه‌گیر و نقشه نصب |
| فن ↔ اتصال انعطاف‌پذیر | فشار، دما، حرکت، متریال و ارت | جزئیات اتصال و مشخصات متریال |
| فن ↔ سایلنسر/تبدیل | پروفیل سرعت، System Effect، افت فشار و دسترسی | نقشه GA/اینترفیس و مبنای صوتی |
| کنترل ↔ BMS | سیگنال‌ها، پروتکل، آدرس‌دهی، آلارم و Override | فهرست I/O، توالی و Points Schedule |
| اینترفیس ایمنی | گارد، کلید ایزولاتور، توقف اضطراری و محدوده دسترسی | یادداشت ایمنی و ماتریس مسئولیت |
فرایند هماهنگی
- فن دقیق، نقطه کار و آرایش نصب مشخص شود.
- اینترفیس‌های برق، مکانیک، صدا و کنترل تعریف شوند.
- قطعات از روی ریتینگ مستند و حدود سازگاری انتخاب شوند.
- جداول، سیم‌کشی و نقشه‌های اینترفیس هماهنگ صادر شوند.
- تنظیمات، آلارم‌ها، جهت چرخش و حفاظت‌ها راه‌اندازی و ثبت شوند.
منحنی عملکرد
وضعیت مهندسی: یک منحنی عمومی برای این گروه کاربرد ندارد. افت فشار، افت صوت، پاسخ لرزه‌گیر یا داده کاری VFD برای متعلقه انتخابی و فن متناظر ارائه می‌شود.
ابعاد
اندازه اتصال، فلنج، طول، دامنه حرکت، فضای سرویس و رابط نصب با فن انتخابی تطبیق یافته و در نقشه رابط یا GA صادر می‌شوند.
ساختار و متریال
متریال، پارچه، الاستومر، فنر، گرید فولاد، محفظه، پوشش، حفاظت خوردگی و پیوستگی ارت براساس شرایط کاری انتخاب می‌شوند.
آرایش تجهیز و انتقال قدرت
متعلقات مرتبط با انتقال شامل VFD متناظر، حفاظ تسمه و کوپلینگ، لرزه‌گیرها و رابط‌های کنترلی هستند. مشخصات باید با موتور و آرایش فن انتخابی مطابقت داشته باشند.
مدارک فنی
دیتاشیت متعلقه، جدول سازگاری، نقشه رابط، مشخصات متریال، داده سیم‌کشی یا I/O، دستور نصب و مستندات تأییدشده قابل‌اعمال برای هر آیتم ارائه می‌شوند.
درخواست انتخاب مهندسی
نقطه کار، آرایش نصب، شرایط بهره‌برداری و نقشه‌های موجود را برای انتخاب اختصاصی پروژه ارسال کنید.
ارسال الزامات پروژه
